30W 恒流
| ZM-D030系列是我公司研發的高功率因數，高效率，高可靠性，高恒流精度的LED驅動 | ||||||||||||
| 電源，具有功能齊全，規格多樣，可滿足更多不同參數需求的客戶，同時援用完善的保 | ||||||||||||
| 護功能，以保證電源和燈具的壽命和可靠性。擁有業界獨創的降額式過溫保護電路，能使 | ||||||||||||
| 電源在惡劣的工作環境下不輕易出現過溫關機現象，從而保證持續照時。 | ||||||||||||
| 此電源解決方案設計時，注重于高可靠性的道路照明及戶外照明，具有優異的防雷擊 | ||||||||||||
| 能力，完善的外部故障保護能力。選用業界成熟的解決方案，潛心研發，嚴格驗證， | ||||||||||||
| 久經市場考驗，性能穩定可靠。 |

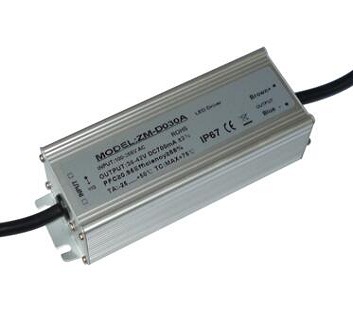

| ZM-D030 | |||||||||||
| B: IP67等級，恒流值可以通過外加1-10V直流電壓調整成10V PWM信號或100K可調整電阻進行調整 | |||||||||||
| D:IP67等級，內置定時調光，定時降功率。 | |||||||||||
| ▇電器規格 | |||||||||||
| 型號 | ZM-D030A | ZM-D030B | ZM-D030C | 非標準定制型號 | |||||||
| 輸出 | 直流電壓范圍 | 28-36V | 36-42V | 42-52 | 55-220V | ||||||
| 額定電流 | 1.0A | 0.7A | 0.5A | 0.1-0.6A | |||||||
| 額定功率 | 34W | 30.4W | 32.8W | 30W | |||||||
| 紋波與噪聲備注2 | 2000mVp-p | 2500mVp-p | 2500mVp-p | MAX 3000mVp-p | |||||||
| 電壓精度 備注3 | 3% | 3% | 3% | 3% | |||||||
| 線性調整率 | 0.5% | 0.5% | 0.5% | 1% | |||||||
| 負載調整率 | 0.5% | 0.5% | 0.5% | 1% | |||||||
| 啟動時間 備注7 | 2500ms, 50ms(滿載）230VAC/115AC;B型：2500ms,200ms(滿載）230VAC/115AC; | ||||||||||
| 保持時間（Typ) | 10ms滿載 230VAC/115VAC | ||||||||||
| 輸入 | 電壓范圍備注4 | 100-265VAC 或130-400VDC | |||||||||
| 頻率范圍 | 47-63HZ | ||||||||||
| 功率因素(Typ) | PF>0.98 115VAC,PF>0.95 230VAC,PF>0.93 265VAC 滿載 | ||||||||||
| 效率(Typ) | ＞87% | >87.5% | >88% | >89% | >90% | >90% | >90% | ||||
| 交流電流(Typ) | 0.35A/115VAC, 0.17A/230VAC, 0.15A/265VAC | ||||||||||
| 浪涌電流(Typ) | 冷啟動＜20A/230VAC | ||||||||||
| 漏電流 | ＜0.75MA/265VAC | ||||||||||
| 保護 | 過電流 | 95-105% | |||||||||
| 保護模式：恒電流限制，異常負載移除后可自行恢復 | |||||||||||
| 短路 | 保護模式：打嗝，短路移除后可自行恢復 | ||||||||||
| 過電壓 | 34-40V | 48-56V | 60-67V | 定制 | |||||||
| 保護模式：鎖定，斷電恢復 | |||||||||||
| 環境 | 工作溫度 | -40---+70℃ （參考 減額曲線） | |||||||||
| 工作濕度 | 20-95%RH,無冷凝 | ||||||||||
| 儲存溫度、濕度 | -40---+80℃ ，10-95%RH | ||||||||||
| 最大溫升 | +30℃ 無風敞開式環境，外殼最高溫度點 | ||||||||||
| 耐振動 | 10-500HZ,5G 12分鐘/周期，X,Y,Z軸各72分鐘 | ||||||||||
| 安規和電磁兼容 | 安全規范 備注6 | EN61347-1: 2008+A1: 2011+A2:2013, EN61347-2-13: 2006 , EN62493:2010 | |||||||||
| 耐壓 | I/P-O/P:3.75KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC | ||||||||||
| 絕緣阻抗 | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70%RH | ||||||||||
| 電磁兼容發射 | 符合EN55015,EN55022(CISPR22),ClassB，EN61000-3-2:2006+AA:2009(≧70%負載）（定制品不保證） | ||||||||||
| 電磁兼容抗擾度 | EN55024-A, EN61000-3-3: 2013(定制品不保證） | ||||||||||
| 其它 | MTBF | ≧150Khrs MIL-HDBK-218F(25℃) | |||||||||
| 尺寸 | |||||||||||
| 包裝 | |||||||||||
注：本公司產品不斷更新，該技術參數僅供參考，請以實際產品或產品規格書為準。
